美國加州大學聖巴巴拉分校與加州理工學院的科學家攜手，開發出了首款同時集成激光器和光子波導的芯片，向在矽上實現複雜系統和網絡邁出了關鍵一步。此類光子芯片有助科學家開展更精确的原子鍾實驗，減少對巨型光學工作台的需求，也可用于量子領域。相關論文已發表于近日出版的《自然》雜志。

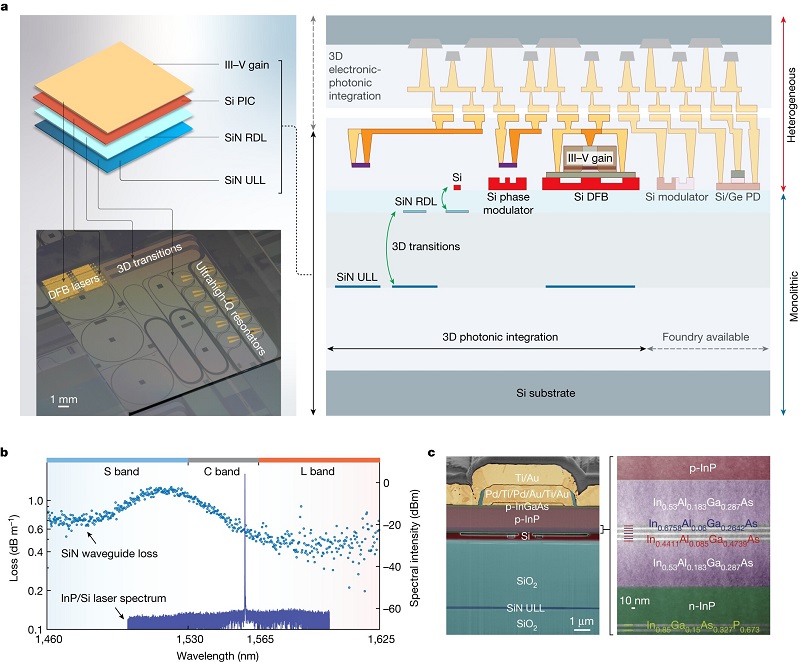

                                                      實驗概念圖
                                                      圖片來源：《自然》網站

       集成電路出現後，科學家們開始將晶體管、二極管和其他組件集成在一個芯片上，這大大提高了芯片等的潛力。在過去幾年裡，光子學領域的科學家一直希望能實現同時集成激光器和光子波導。

       爲研制出此類芯片，工程師們開發了插入式隔離器，以防止可能會出現的導緻芯片不穩定的反射。但這種方法需要使用磁性材料，而這也會引發新的問題。在最新研究中，科學家找到了解決這些問題的方法，創造出了第一個真正可用的集成芯片。

       研究人員首先在矽襯底上放置一個超低損耗氮化矽波導，随後在波導管上覆蓋多種矽，并在其上安裝了低噪聲磷酸铟激光器。通過將兩個組件隔離開，防止了蝕刻過程中對波導的損壞。

       研究團隊通過測量芯片的噪聲水平來測試其性能，結果令人滿意，随後他們用其制造出一個可調諧的微波頻率發生器。
